今天我们将从四个方面图解石材的各种施工做法：

一、与石材拼接工艺做法

二、图解石材暗门工艺做法

三、图解石材隔墙工艺做法

四、管井暗门石材、木制、壁纸饰面做法

01、石材与石材拼接工艺做法

# 适用部位：

1）石材墙面转角拼接

2）石材线条凭借

3）石材台面与墙

# 注意事项：

1）石材与石材拼接要做到防撞，需采用石材倒角、磨边方法；

2）石材与石材拼接若在一个平面上，需作留缝、倒角、错位或采用收口等，不建议直接对接。

# 施工工序：

准备工作—现场放线—材料加工—基层处理—石材干挂结构框架固定—石材专用AB胶粘连—铺贴石材—完成面处理

# 用料及分层做法：

1）石材专用干挂配件

2）选用指定石材加工、固定矿建

3）用石材专用AB胶固定安装

4）安装时倒5*5防撞斜角

5）石材需作六面防护

# 完成面处理：

1）用专用填缝剂擦缝、保洁

2）用专用保护膜做成品保护

02、图解石材暗门工艺做法

# 适用部位：

1）消防栓石材暗门

2）电梯控制箱暗门

3）储藏室暗门

# 注意事项：

1）暗门两侧作防火封堵；

2）暗门开启作斜边倒角；

3）从石材45度至转轴75度；

4）石材完成面到转轴中心应为 35mm。

# 用料及分层做法：

1）选用 18mm 石材、均经过六面防护、晶面处理；

2）塑造石材造；

3）安装转轴、作暗门钢架基层；

4）固定不锈钢干挂件，AB胶固定石材、安装完成；

5）2mm 镀锌钢板封堵暗门钢架基层（内面）；

6）门两侧与墙体钢架交界处作玻镁板、进行防火封堵。

03、图解石材隔墙工艺做法

# 适用部位：

石材隔墙

# 注意事项：

1）净空低于 4m，采用8#槽；

2）净空高于 4m，采用10#槽钢；

3）石材排版的不同决定5#角钢、8#槽钢做横撑或斜撑；

4）墙面 3m 以内加一个支撑点 3m 以至 4m 两个支撑点，平均间距大于 1.5m 小于 1.3m 即加支撑点。

# 用料及分层做法：

1）选用 18mm 石材，均经过六面防护、晶面处理；

2）顶地固定镀锌钢板，一般用8#膨胀螺栓固定；

3）满焊8#镀锌槽钢竖向；

4）满焊5#镀锌角钢横向龙骨；

5）固定不锈钢干挂件，AB胶固定石材，完成安装；

5）近色云石胶补缝，水抛晶面。

04、石材、木制、壁纸饰面做法

1、管井木质暗门节点

管井石材暗门横向剖面节点△

管井石材暗门横向剖面节点放大图△

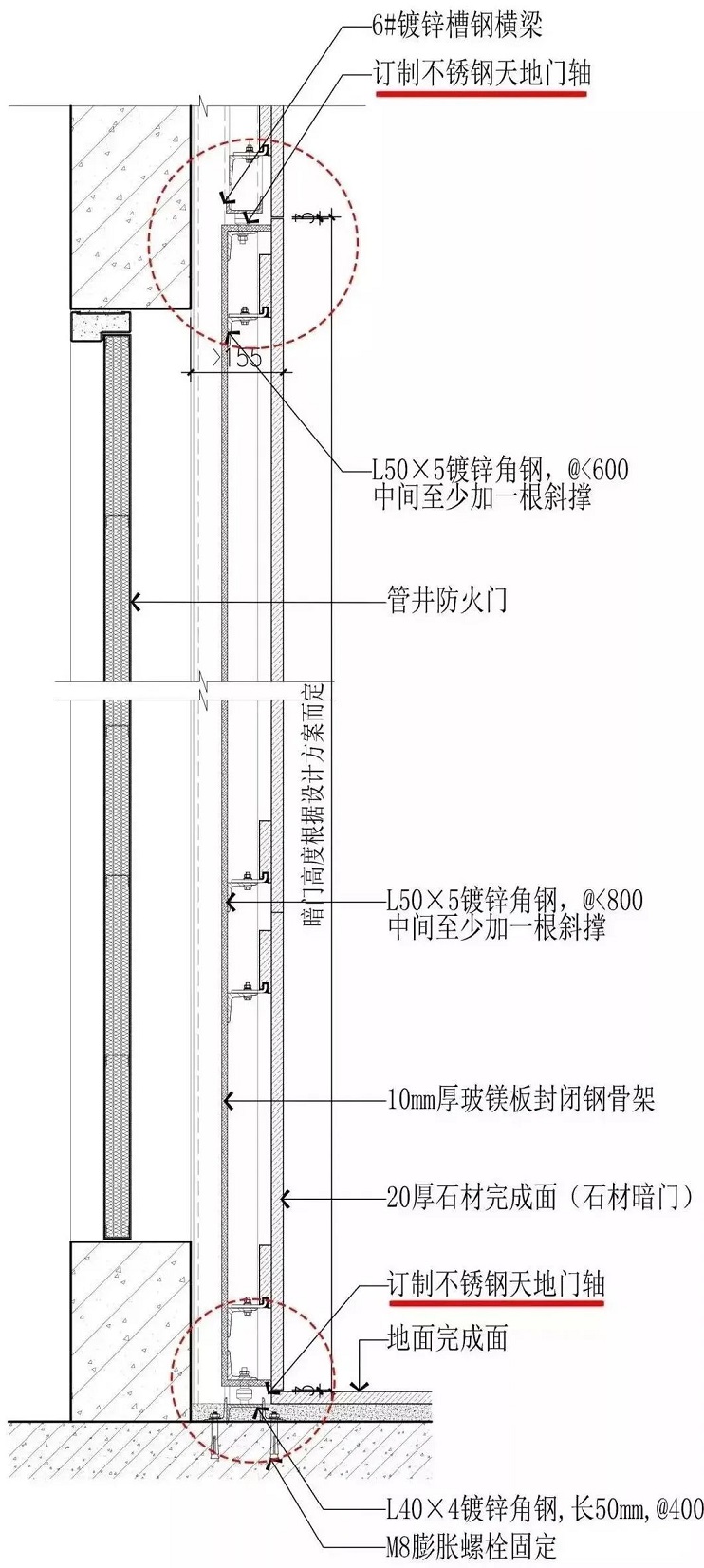

管井石材暗门竖向剖面节点△

# 施工注意点：

1）管井门石材暗门高度根据设计方案而定并保证防火门能自由开启，石材暗门开启后应保证管井防火门90°开启；

2）如管井防火门为双开门时，石材暗门也应该为双开石材暗门，做法参考单扇门；

3）暗门钢骨架横向龙骨中间至少加一道斜撑，图中标注的钢龙骨尺寸均为最小尺寸，不能小于图中尺寸。

2、管井木质暗门节点

管井木质暗门节点横剖及放大图△

# 施工注意点：

1）管井门木质暗门高度根据设计方案而定并保证防火门能自由开启；木质暗门的宽度以必须保证管井防火门能90°开启为原则；

2）如管井防火门为双开门时，木质暗门也应该为双开木质暗门，两扇门门缝间预设“企口”；

3）木质暗门门扇内预埋20×40钢方管，并焊接成”口"字型，中间至少加焊一根斜撑，以增加抗变形强度；门扇正面木饰面做法与周边木饰面相同，反面清漆喷涂，颜色与正面相同，无需木皮；

4）木质暗门门扇上部安装磁碰，下部安装管井锁，无需安装拉手，锁具安装部位必须预留足够宽度实木边框；

5）为保证鸡咀绞安装牢固暗门周边应预埋图中所示钢骨架，并保证鸡咀绞固定在钢骨架上；

6）根据设计需要分缝处理的管井门暗门，必须深化合理分缝，保证整体美观效果。

3、管井壁纸暗门节点

# 施工注意点：

1）管井门壁纸暗门高度根据设计方案而定并保证防火门能自由开启；壁纸暗门的宽度以必须保证管井防火门能90°开启为原则；

2）壁纸暗门门扇内预埋20×40钢方管，并焊接成”口”字型，中间至少加焊一根斜撑，以增加抗变形强度；门扇正面壁纸做法与周边壁纸相同，反面清漆喷涂，颜色与壁纸相同；

3）壁纸暗门门扇四周和周边壁纸四周均应安装 5mm 厚不锈钢收口，并突出壁纸面 3mm；

4）如管井防火门为双开门时，壁纸暗门也应该为双开木质暗门，两扇门门缝间预设“企口”并同时安装 5mm 厚不锈钢收边；

5）壁纸暗门门扇上部安装磁碰，下部安装管井锁，无需安装拉手，锁具安装部位必须预留足够宽度实木边框；

6）为保证鸡咀绞安装牢固暗门周边应预埋图中所示钢骨架，并保证鸡咀绞固定在钢骨架上；

7）根据设计需要分缝处理的管井门暗门，必须深化合理分缝，保证整体美观效果。
